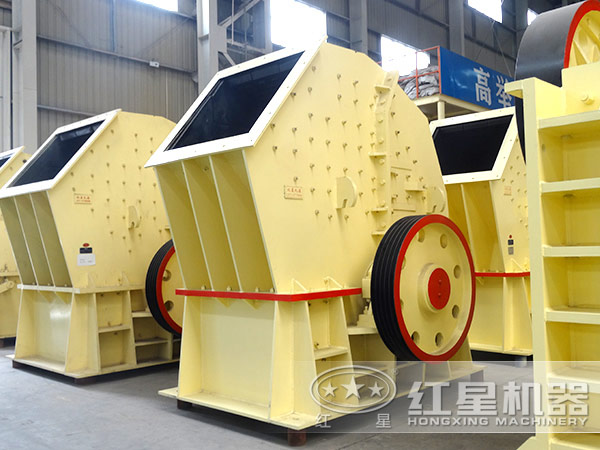

在設計錘式破碎機時，要考慮到它的傳動系統。傳動系統的功能是驅動靜轉矩小、加速轉矩大的轉子體。實現傳動功能的方案比較多，必須對其認真分析加以選擇。而機架則是錘式破碎機的關鍵承載部件，是板錘、振動給料斗、發動機及傳送帶等部分的安裝基礎。因此，葉鏊重視機架的設計。

1、電機同破碎機轉子體直聯這種設計簡潔，占地小，但要選用多極電機，而多極電機價格昂貴不予采用。

2、電機高速端設有限矩型液力偶合器，可增大過鐵的安全度，提高電機的起動轉矩。由于液力偶合器一般都是與鼠籠型電機配套使用，因此變壓器容量必須相應增大，否則會影響本設備的正常起動。同時錘式破碎機采用全回轉錘頭，本身已具備了一定的過鐵適應性，故不予采用。

3、繞線電機一皮帶輪一轉子軸，這種傳動可以通過更換皮帶輪，改變傳動比實現對破碎不同物料的需要，采用帶傳動既可吸振，又有一定程度的過載能力，同時大皮帶輪兼起飛輪作用。是錘式破碎機較為經濟合理的傳動方式。

4、從破碎機理可知，機架上的反擊板強度、剛度、緊固件要周密計算下機殼要便于加工、運輸、更換篦板、襯板和觀察錘頭磨損情況。上機殼結構還必須便于安裝、檢修更換錘頭，各部分的接合面應用橡膠密。
