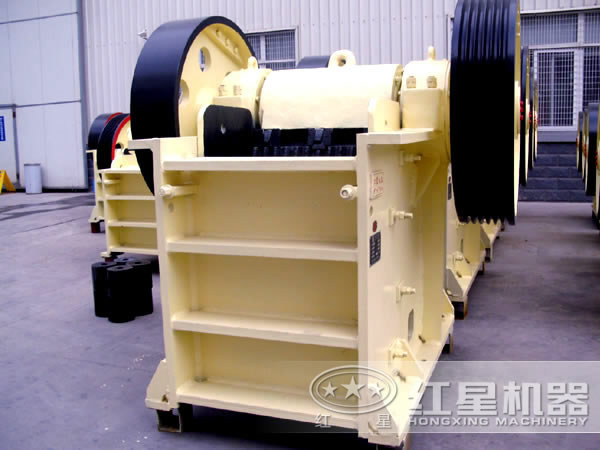

顎式破碎機在冶金、礦山、煤炭、化工、選礦等行業中有著非常廣泛的應用。在分析其機架受力特性時，要考慮機架前墻及左定鄂軸軸座上的載荷。本文就來介紹如何計算這兩個載荷值。

1、前墻上的載荷計算

顎式破碎機的保險板是結構簡單的零部件，但其作用非常重要。通常有三個作用：一是傳遞動力，其傳遞的動力有時甚至比破碎力還大；而是起保險件作用，當破碎腔落入非破碎物料如釬桿、折斷的鏟齒時，保險板先行斷裂破壞，從而保護機器其他零件不發生破壞；三是調整排料口大小。

保險板設計安裝在定鄂與機架的前墻之間，在傳遞動力時相當于一個二力桿。動鄂通過保險板對機架前墻的水平推力通過調整墊片傳遞作用在前墻上的四塊支撐板上，呈均勻分布。機架前墻在支撐板位置受的均布壓力為：f=Fe/（4S），其中Fe是保險板對定鄂的水平推力，S是支撐板面積。

2、左定鄂軸軸承座上的載荷分析

左定鄂軸對軸承在水平和豎直方向的作用力分別與軸承對左定鄂軸在水平方向的作用力和豎直方向的作用力大小相等方向相反，其合力與軸承作用在軸承座上的合力。

整個軸承的受力情況為：軸承的受力是沿軸承內徑的余弦分布載荷，那么軸承座對軸承的作用力也是余弦分布載荷。根據作用力與反作用力的性質，那么軸承座承受的載荷人也是余弦分布載荷，之后正確加載了軸承座的余弦分布載荷，才能精確模擬軸承座的真實受力狀態。
